模塊化自清洗過濾器細分為四個系列：MDS-CFR系列，濾液自動反沖洗型，利用其他過濾單元的濾液逆流來沖洗濾元外表面濾餅；MDS-CFV系列，外接流體自動反沖洗，利用外接的潔凈流體（液體或氣體）沖洗濾元表面濾餅；MDS-CFT系列，濾液手動反沖洗型；MDS-CFG系列，外接流體手動反沖洗型。

自清洗工作原理：

液體從入口總管流入，進入到各個過濾單元的入口，液體從外向內透過濾元外表面，流向各個過濾單元出口，匯聚到出口總管后流出，顆粒雜質被攔截在濾元外表面，累積形成濾餅，當過濾壓差逐漸升高達到預設值時（通常為70-130Kpa），或者清洗時間周期到時，控制系統啟動反沖洗動作，對每個過濾單元逐一反沖洗，整個反沖過程完成，當某一過濾單元被反沖時，其他單元仍正常過濾。根據反沖洗液體來源不同，反沖方式分為：濾出清液反沖型、外接清液反沖型。反沖洗原理如下：

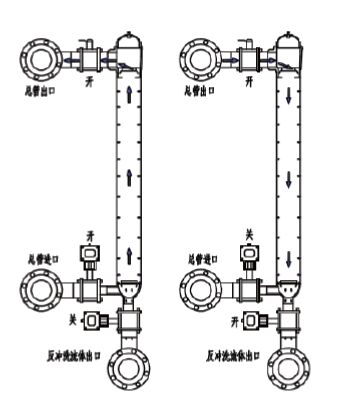

濾出清液反沖型
過濾時：進出口閥門打開，反洗閥門關閉。反沖洗時：控制系統關閉一個過濾單元的進口閥門，同時打開反沖洗閥，由于在濾元內部和反沖洗出口（連接大氣）之間存在壓差，其它過濾單元的部分濾出清液會流向這個過濾單元，迅速反沖洗濾元，把濾元外表面的雜質沖掉，經反沖洗總管排走，然后關閉反沖洗閥并打開進口控制閥進行繼續過濾作業；此時控制系統對下一個過濾單元執行一樣的反沖洗動作，直到逐一反沖洗完所有過濾單元。

濾出清液反沖型，適用于水及低粘性液體，入口壓力要求大于0.3Mpa(視精度、粘度而有一定差異)。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

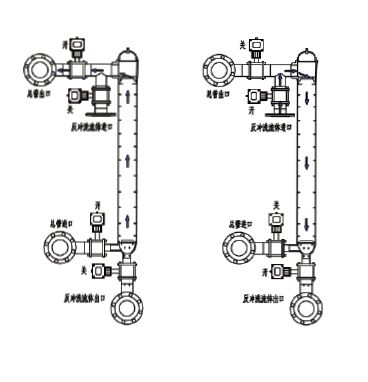

外接清液反沖型

過濾時：進出口閥門打開，反洗進出口控制閥門關閉。反沖洗時：控制系統關閉一個過濾單元的進口閥門和出口閥門，打開反沖洗入口閥門和出口閥門，利用外接清潔液體或氣體反沖洗濾元，把濾元外表面的雜質沖洗掉，經反沖洗總管排走，然后關閉反沖洗進出口閥，打開液體進出口閥進行繼續過濾作業；控制系統對下一個過濾單元執行一樣的反沖洗動作，直到
逐一反沖洗完所有過濾單元。
外接清液反沖型，適用于粘性稍高的液體，或入口壓力小于0.3Mpa的場合(視精度、粘度而有一定差異)。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

配置說明：
V-SLOT濾元

MDS-CF過濾器配備V-SLOT縫隙型精密金屬濾元，濾元有兩種可選，A型過濾面積0.267平方米；B型過濾面積0.314平方米，B型過濾面積比A型多17%，適用小于100微米以下的過濾，過濾器可以更緊湊，A型適用大于100微米以上的過濾。V-SLOT濾元具有以下突出優點：
◆V型縫隙，不易被雜質卡死，長期保持穩定流量
◆擅長過濾微纖維、油泥狀、軟性結塊等雜質
◆高強度結構，壓差上升時，縫隙不變形
◆耐受高強度的正、反向壓力
◆精度范圍25-500微米
◆表面縫寬精準，實現精準過濾
◆主體304、316L材質，耐腐蝕性能出色
◆濾元外表面光滑，清洗方便

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

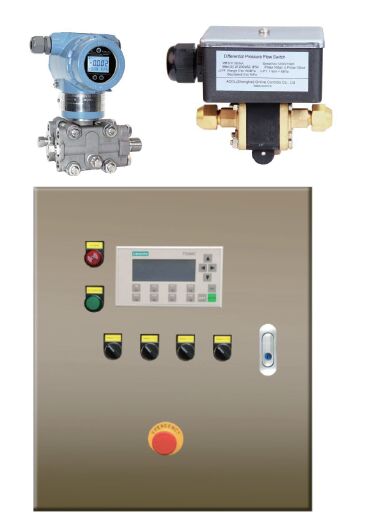

ACS系列自清洗控制系統

ACS系列自動清洗控制系統，基于西門子PLC設計，可以控制MDS-CF過濾器高效運行。如需要，經定制也可實現DCS遠程實時監控。ACS控制系統預留了3個干接點，可以向DCS系統反饋運行狀態、反沖洗狀態、過高壓差報警。

ACS控制系統帶有壓差和定時反沖洗功能，壓差模式適用多數場合，是高效的模式，壓差反映的是濾元外表面濾餅堆積情況，當達到設定時，即啟動自清洗動作，建議清洗壓差值為70Kpa，可根據工況在50～200Kpa范圍內設定。定時模式可以在0～24小時之間設置，如壓差模式失效時，時間模式仍起作用，凸顯終安全保護這一功能，清洗周期設定應接近過濾器壓差清洗模式下的平均周期。
ACS控制系統壓差發訊器有兩種形式（壓差變送器、壓差開關），壓差變送器可輸出實時壓差值，靈敏度與可靠性高，便于DCS遠程實時監控；另一發訊器--壓差開關，具有高靈敏度與長期可靠性，有兩個壓差設定點，設定點精度±5Kpa，一個為清洗壓差值（如70KPa），另一個可作為異常壓差值用來報警（如0.2MPA）,可連接至DCS遠程監控。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

注1∶僅指每個過濾單元進出口管徑的大流量，應主要考慮過濾精度、粘度與雜質含量來確定每個過濾單元的流量

典型應用：

運用領域：原水處理、水處理系統、制冷系統、電力、鋼鐵、造紙、采礦、石油化工、市政水處理設施等。適用液體：原水、工藝用水、清白水、超清白水、冷卻循環水、高壓噴淋水、低壓噴淋水、密封水、水針?biāo)⒏鞣N原料油（如柴油、汽油、石腦油、渣油等）、鋼鐵冷軋熱軋冷卻液等。
